問題描述：

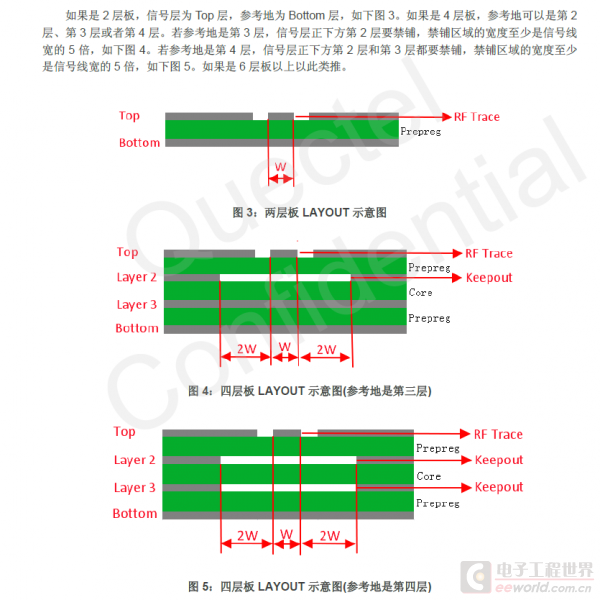

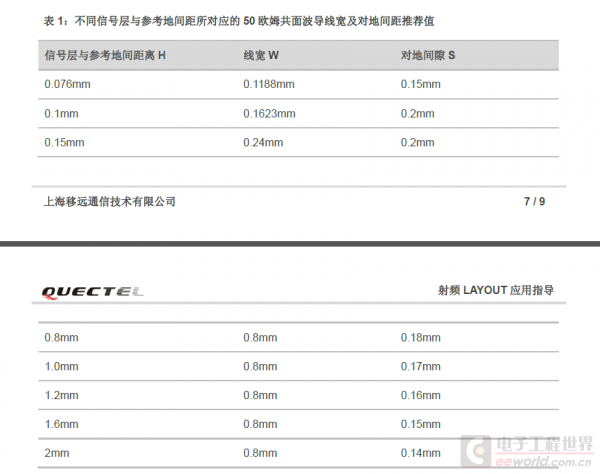

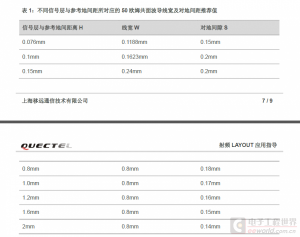

我用GPRS模組做了一款產品，需要用到內置的LDS天線，關于GSM天線的設計，模組推薦的RF設計是需要有參考地平面的，要么第二層、第三層、第四層，根據對地不同距離 走不同的線寬

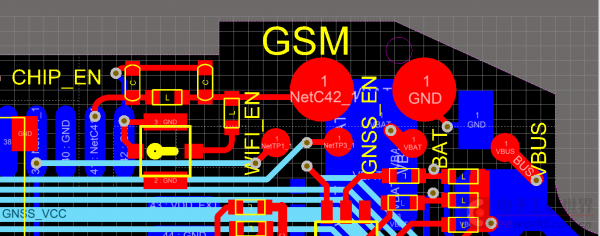

但是我們的天線供應商卻要求我RF整個線路都要做凈空處理，那意思就是沒有參考地了，線寬要走多粗?跟模組推薦的RF設計是相沖突的，請問具體應該怎么做，下圖是我設計好的RF走線(RF=0.2MM線寬、四層板0.8MM板厚)，請高手幫忙確認下有沒有問題，

1.天線的形式有很多種，PCB天線也同樣，有些設計必須有地平面，有些設計則不能有，脫離了具體天線形式來談?wù)摰仄矫媸呛翢o意義的。

2.PCB的天線做凈空處理是對的，凈空就是至少下層挖空。天線空間如果大，它覆蓋的頻段也好、效率也好，本身的性能也就更好這是基本道理。
